Подробная инструкция по правильной установке фильтра для воды под мойку

Установка фильтров

Ответить на вопрос «как установить фильтр для воды под мойку» проще всего, перечислив необходимые операции и особенности их выполнения поочередно. Следуя этой инструкции пошагово, выполнить монтаж фильтра для очистки воды будет не сложно.

1. Специалисты рекомендуют устанавливать кран фильтра не вместо стандартного, а рядом с ним. Для этого потребуется просверлить дополнительное отверстие с учетом необходимого диаметра.
2. Для устройства ответвления, подающего воду к фильтру от общего трубопровода, необходимо предварительно перекрыть водоснабжение вентилем и слить остатки жидкости с соответствующего участка. После этого в соответствии со схемой, прилагаемой к изделию, разъединяют существующую подводящую сеть холодной воды (в большинстве случаев это делается в месте подключения гибкого шланга). Используя тройник или адаптер, подключают отвод на фильтр. Таким образом, в два входных отверстия тройника будут входить разъединенные части, а в третью – фильтровый отвод.
3. Если изделие продавалось не в собранном виде, установка фильтра для воды под мойку включает в себя работы по сборке. Наглядная схема и все необходимые комплектующие есть в наборе.

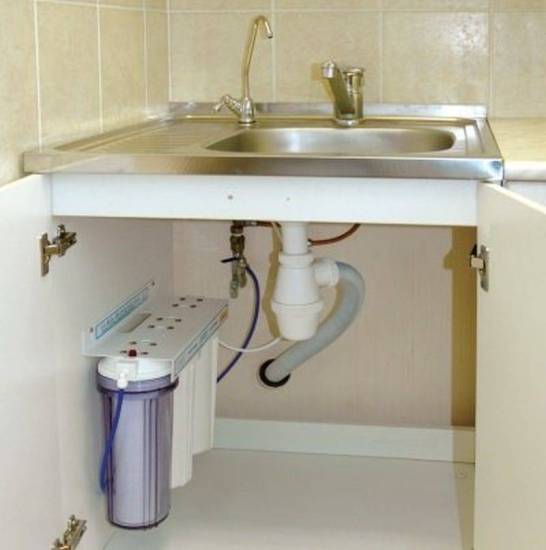

Схема установки стандартного многоступенчатого фильтра

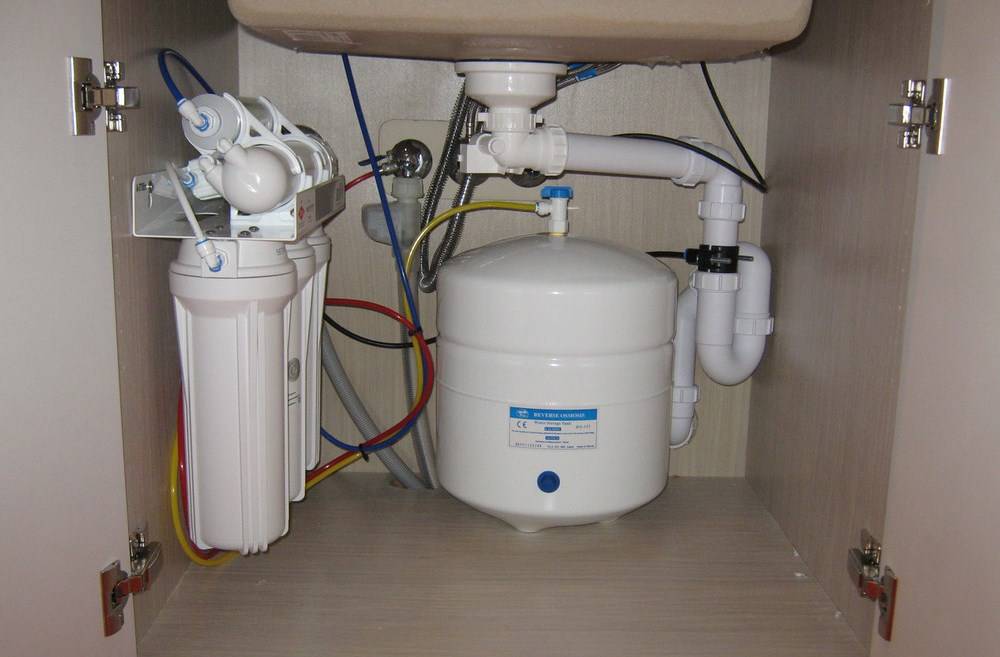

Монтаж фильтра для воды с обратным осмосом

Все резьбовые соединения уплотняются и герметизируются с использованием ленты-ФУМ либо льна и герметика.

Какой фильтр выбрать

Модели проточных систем можно разделить на три вида. Самые простые – насадки на кран. Принцип действия похож на работу накопительных кувшинов с режимом периодического использования. Скорость фильтрации у них невелика. Более экономичный вариант – модели, которые можно подключать к водопроводу по мере необходимости. Они обладают неплохим ресурсным запасом и хорошей производительностью. Некоторые проточные системы производят электрохимическую очистку, нейтрализуя соли тяжелых металлов и уничтожая все микроорганизмы. Наиболее эффективная и производительная очистка – это установка фильтра для холодной воды. Подключается она параллельно основному крану и может насчитывать несколько модулей.

Монтаж системы

Установка фильтра для воды требует здравой оценки потребностей и соизмерения их с финансовыми возможностями. Система фильтрации должна подбираться в соответствии с потребностью необходимого количества жидкости, а также с ее качеством и составом. Стационарные фильтры дают наилучшее соотношение между объемом очищенной воды за определенное время и ценой. Экономия видна при длительной эксплуатации и при необходимости замены только картриджей, а не всей системы.

Установка фильтра для воды своими руками может быть выполнена с использованием специальных шлангов. Кроме того, нужно сделать отвод к сливу при установке некоторых систем. Монтаж разных систем может иметь некоторые особенности. Перед работой необходимо ознакомиться с инструкцией. Затем определиться с местом установки. В любом случае должен быть удобный доступ для откручивания колб и смены картриджей без необходимости отключения шлангов. Далее проводится замер пластиковых шлангов необходимой длины. В комплект обычно входит переходник для установки труб, чаще всего используемых в водопроводной сети.

4 вида фильтров грубой очистки.

Сетчатые устройства отличаются большим разнообразием. К ним относят самопромывные и непромывные приборы. Первая разновидность более функциональна, т. к. устройства не требуют отсечения от линии водоснабжения и разборки для обслуживания, а некоторые из них очищаются автоматически напором воды. Слив из прибора можно подключить к канализации. Недостатками являются сложность работы по монтажу фильтров грубой очистки воды и высокая цена.

В отличие от автоматических и полуавтоматических, традиционные сетчатые фильтры приходится периодически разбирать для чистки или замены сетки, однако они дешевы и конструктивно просты. Нержавеющая сетка приборов способна задерживать частицы размером от 40 до 50 мкм. Фильтрующий элемент сетчатых устройств находится в грязевике — камере-отстойнике, расположенной перпендикулярно направлению потока или под углом 45° к нему.

Более тяжелые, чем вода, примеси оседают в блоке фильтрации. Для их удаления необходимо:

• отключаться от водопроводной сети, закрыв арматуру;
• отвинчивать пробку;
• извлекать сетку;
• промывать или менять ее.

Что нужно учесть перед монтажом

Для исключения проблем с эксплуатацией водопровода необходимо правильно поставить фильтр грубой очистки. Следует обеспечить достаточное пространство вокруг устройства, чтобы его обслуживание не вызывало неудобств. Для разборки многих приборов используются слесарные инструменты. Воду из них дренируют в подставленные емкости. Самопромывающиеся конструкции слишком объемны.

Габариты косого фильтра должны соответствовать сечению трубопровода, на который он будет установлен. Параметры рабочего давления и условного прохода устройства нанесены на его корпус. Для подключения необходимы:

• уплотнительная лента, лен или ФУМ;
• набор сантехнических ключей.

Чаще всего устройство устанавливается на горизонтальном участке водопровода, но иногда его ставят вертикально (если поток воды направлен сверху вниз), однако отфильтровывание твердых частиц и примесей должно производиться сразу после вводной запорной арматуры. Сливная пробка грязевика должна всегда находиться снизу, ближе к выходному патрубку. Правильно сориентировать прибор поможет нанесенная на его корпус стрелка, показывающая направление потока.

Монтаж первичного фильтра воды по шагам

• резьбу трубки после входного вентиля обматывают уплотнительной лентой;
• от руки накручивают фильтр;
• затягивают разводным ключом;
• сразу за фильтром ставят водяной счетчик;
• проверяют герметичность резьбовых соединений, кратковременно подав воду в водопровод.

Монтаж латунных приборов следует проводить с осторожностью, т. к

излишние усилия могут привести к порче резьбы или появлению на корпусах устройств трещин. Сегодня косые фильтры стали изготавливать и в полипропиленовых корпусах. Они предназначены для установки на ПП-трубопроводах холодной и горячей воды.

Для их монтажа используют сварочный аппарат для полипропиленовых труб. ПП-фильтры не подлежат замене, поэтому трубопроводы из полипропилена рекомендуется оснащать латунными предфильтрами, соединяя их с остальной системой переходниками.

Установка прямого фильтра почти не отличается от монтажа косого, но допускается только на горизонтальных участках водопровода. Грязевик прибора должен находиться снизу. При замене устройства после демонтажа старого необходимо очистить резьбу от намотанного раньше уплотнения.

Прибор следует накручивать только на новую ленту. Для подключения габаритных фильтров следует применять сгоны и гибкие трубки с гайками. С их помощью можно собирать трубопровод с уже закрепленным на стене фильтром.

Монтаж фильтра для воды под мойку

Классическая схема монтажа фильтра под мойку предусматривает установку устройства с несколькими картриджами. Вода последовательно проходит через секции, очищаясь от механической взвеси, примесей соли и хлора. А дополнительная секция проводит дезинфицирующую обработку жидкости. Устройство поставляется заказчикам в собранном виде, владельцу требуется произвести только подключение фильтра для воды к водопроводу.

В трубопровод холодного водоснабжения устанавливается тройник, на котором монтируется кран. Основная магистраль используется для подачи воды к смесителю, прошедшая через картриджи жидкость распределяется отдельным краном, установленным на мойке.

Блок фильтров крепится на стене или боковой поверхности кухонного шкафа, в который встроена мойка. Допускается изготовить съемную конструкцию, позволяющую производить обслуживание фильтрующего блока. При неподвижной схеме требуется выдержать зазор между стаканами и полом для снятия фильтров.

В конструкции блока предусмотрены гибкие шланги, которые подключаются к тройнику и дополнительному смесителю. Соединения трубопроводов герметизируются резиновыми кольцами или специальным веществом, устойчивым к воздействию влаги.

После установки фильтров включается подача воды, и проверяются все стыки на наличие протечки.

Порядок установки картриджа

У каждого картриджа свой срок эксплуатации, после окончания которого его заменяют или восстанавливают. Для этого необходим демонтаж старого и установка нового.

1. Остановить подачу воду. Если нет отдельного крана, то воду отключают все здание. Подготовить две емкости: пустую — для слива воды, с водой – для заполнения колбы с картриджем.
2. Понизить давление в системе с помощью специального механизма. Если он отсутствует, тот используют кран после фильтра.
3. Используя специальный кран из набора, снять крышку фильтра. Нужно быть аккуратным, что бы вода не выплеснулась из него.
4. Снять старый картридж.
5. Проверить уплотнительные резинки. Если они не затвердели, то достаточно протереть их мягкой тряпкой. В противном случае их следует заменить.
6. Слить воду и помыть колбу. Не использовать чистящие порошки: они потом попадут в воду и испортят систему фильтрации.
7. Установить новый картридж.
8. Заполнить колбу водой, что бы исключить возникновения воздушных пузырьков, которые испортят мембрану. Закрутить колбу до упора.
9. Если фильтр не мембранного типа, то выпустить воздух: постепенно открутить кран подачи воды в фильтр.
10. Удостовериться, что отсутствует протечка воды. Если вода протекает, то плотнее закрутить колбу или заменить резиновые прокладки в ложбине колбы.
11. В течение 15 минут сливать воду, что бы убрать все засорения.

Модели с описанием

На рынке водосливного оборудования работает большое число производителей, каждый предлагает множество вариантов систем очистки воды. Иногда даже профессиональные сантехники не могут определиться с выбором.

Для очистки воды от железа

Такое оборудования применяется для очистки воды от растворимых солей железа, крупных механических примесей:

1. Aquafilter Big Blue 10, Польша – колба с картриджем для удаления солей железа, механических примесей. Не требует регенерации. Пропускная способность 3 м куб/час. Диаметр подключения 1 дюйм. Частота смены наполнителя – 3–6 месяцев. Устанавливается на трубы холодного водоснабжения. Оснащен манометром. Относится к бюджетным вариантам. Цена около 6000 рублей.
2. Ecosoft FРB-1665-CT, Украина – рассчитан на очистку воды, подающуюся в дом из артезианской скважины. Пропускная способность до 1,3 м куб/час. Емкость рассчитана на 113 л воды. Тонкость очистки 100 мкм. Для работы требуется подключение к электрической сети. Цена около 1500 рублей.
3. Aquafilter 20″ Slim, Польша – производительность картриджа 5 л/мин или 3 куба воды. Система оснащена двойными уплотнителями, устойчива к гидроударам. Диаметр подключения 1 дюйм. Устанавливается на трубы холодного водоснабжения. Регенерация картриджа не требуется. Цена – в среднем 4500–5000 рублей.

Для умягчения

Для смягчения воды используются полифосфатные устройства и системы обратного осмоса.

Первый вариант – недорогие устройства, вода пригодна для технических целей. Второй – многофункциональные приборы значительной стоимости. Вода используется преимущественно для питья.

Можно выделить одну модель — Dosafos от Atlas Filtri, Италия. Устанавливается на трубы холодного водоснабжения. Вода после прохождения может использоваться только в технических целях.

Ресурс картриджа – 50 тыс. литров. Тип подключения – 1/2″ BP. Габариты – 176*94 мм. Средняя цена 2000 рублей.

О фильтрах для умягчения воды можно узнать тут.

Самопромывной

Особенностью такого прибора является то, что отфильтрованные частицы оседают внизу очистителя. Их удаление происходит после открытия сливного крана. Промывка требуется каждый месяц. При низком качестве воды и чаще.

Модели:

1. ICMA 751, Италия – размеры 80×250 мм. Устанавливается на краны горячего и холодного водоснабжения. Максимальная температура воды – +65 градусов. Производительность 3,4 м куб/час, диаметр подключения 1/2 дюйма. Тип системы – сетчатая. Относится к бюджетным вариантам. Средняя цена – 10000–12000 рублей.
2. Honeywell FF06-1/2AA, Германия – тонкость очистки 100 мкм. Производительность – 1,5 кубометра/ч, диаметр подключения 1/2 дюйма. Устанавливается на трубы холодного водоснабжения. Для горячей воды FF06-1AA или 3/4HOT. Устанавливается на горизонтальной трубе чашей вниз. Размеры 140х158 мм, материалы – латунь (корпус), ударопрочный пластик (чаша). Стоимость зависит от диаметра подключения и составляет от 2000 рублей и выше.

С манометром

Варианты:

1. Фильтр KARRO – с фильтрацией до 100 микрон. Осадок собирается в нижней части устройства. Производительность 1,5 м3/ час, диапазон рабочих температур от +2 до +95 градусов. Диаметр подключения 1/2″. Средняя цена – 2000 рублей.

2. Fado New FS01 – выполнен из латуни и нержавеющей стали. Степень очистки – 100 мкм. Резьба – «1/2». Максимальная рабочая температура +116 градусов. Устанавливается на трубы горячего и холодного водоснабжения. Цена 5500–6000 рублей.

Принцип действия и конструктивные особенности фильтров

Так, установка фильтра для постоянной очистки питьевой воды, присоединенная к водопроводу, называется стационарным фильтром и делится на 2 категории (каждая из которых представлена на следующих фото):

Фильтры проточного типа – это бытовые фильтры, которые являются достаточно эффективными и производительными, так как монтаж таких фильтров для постоянной очистки питьевой воды осуществляется параллельно основному крану.

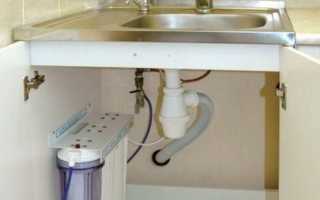

Проточный фильтр, без накопительной емкости

Фильтры накопительного типа — это стационарные фильтры, которые также подключаются к водопроводной трубе, но в своей конструкции имеют бак-накопитель для отфильтрованной воды. В таких фильтрах, как правило, используются мембранные технологии очистки воды. Самой эффективной считается технология на основе обратного осмоса. Фильтр с такой мембраной пропускает только те вещества, размер которых меньше или равен размеру молекулы воды в 0,0001 микрон (например, кислород). Обратный осмос является более дорогим оборудованием, требующим профессиональной установки.

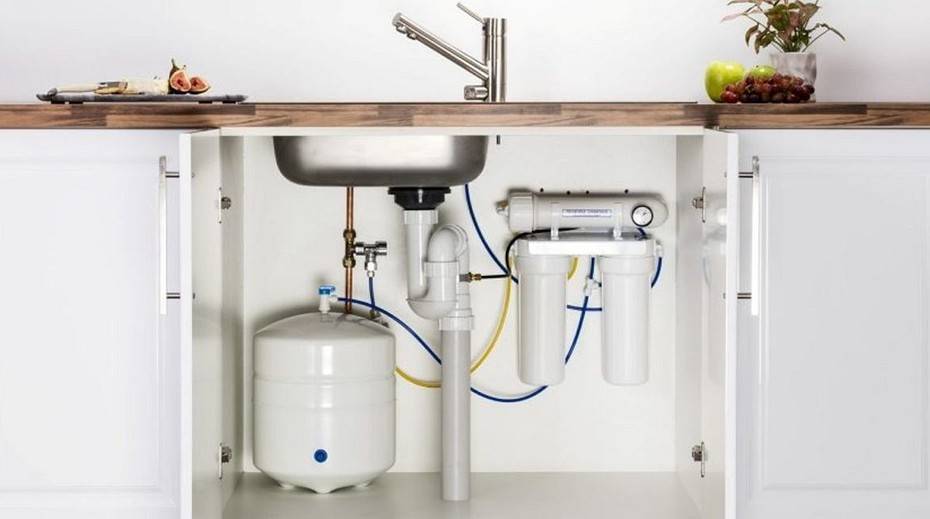

Фильтр обратного осмоса с накопительной емкостью

Все фильтры укомплектовываются различным количеством ступеней с картриджами (от 2-х до 5-ти), крепежным устройством для стены, консолью, адаптером, фитингами для подключения и отдельным краном. Мембранные фильтры дополнительно оснащаются накопительными баками-гидроаккумуляторами, которые обеспечивают постоянную подачу воды потребителю.
